SEFA指南為廠商，使用者在實驗室臺和配套項目的安全，耐久性和結構完整性提供了重要信息。廠商的責任是為自己和用戶提供專業的信息，該指導方針的用途和信息為用戶使用產品提供了規范性。雖然SEFA嘗試包括實驗室，但SEFA 3 的范圍限于實驗臺面和水槽所通用的產品。此版本中包括SEFA 3 的產品如下：實驗臺面—邊緣的硬粒硬木，環氧樹脂，纖維水泥，高壓層壓材料浸漬天然石材，實芯酚醛復合材料，是實芯臺面，不銹鋼，焊接纖維。水槽—環氧樹脂，聚烯經，實芯材料和不銹鋼。

根據用戶的需求，以下產品的性能標準可能適當的用于用戶選擇中：供應商的信息，聲譽，成本和其他重要因素。SEFA的目的是為了刺激用戶考慮，確認他們的需求，鼓勵供應商提供實驗室行業評估性能特點的常用測試，常用測試是用戶認為合適的特定使用信息。用戶一旦確定需求，供應商將會提供所需的信息。常規測試是根據用戶的需求選擇臺面和水槽。除了要求供應商的測試結果，用戶應該了解測試方法的適用性和有效性。

用戶需考慮臺面和水槽所接觸到的化學品。

參考以下文獻：

NEMA ld3-2000木材制品耐化學性，

ASTM d3023和ASTM c1378耐漬性。

由于耐化學性和耐漬性受濃度、時間、溫度、濕度、管理等因素的影響。因此建議用戶在實際環境中使用他們所使用的物質來測試樣品。

2.1.1 耐化學性/ 耐漬性測試

耐化學性耐漬性測試目的是為評估耐化學性等級。測試方法  A – 用于揮發性化學品 – 將在沾滿化學品的棉花球放在瓶子內（10mmx7mm的試管或類似的容器），將瓶子放置在測試材料上24小時。試驗溫度：23°+/- 2°C（73° +/- 4°F).。該方法用于有機溶劑。測試方法 B –用于非揮發性化學品– 5滴化學品放置在測試材料表面，化學品上覆蓋玻璃，防止24小時。試驗溫度：23°+/- 2°C（73° +/- 4°F).。該方法用于除溶劑外以下所列化學品。

2.1.2 接受水平

經過 24 小時后，測試部分先用清水洗，再用清潔劑洗，最后異丙酮清洗。然后用蒸餾水清洗，用布擦干。樣品評分如下：:

0 –  沒效果 –  表面無變化.

1 –  優秀 – 顏色或光澤有輕微變化，但是不影響功能和表面使用壽命顏色或光澤有輕微變化，但是不影響功能和表面使用壽命.

2 –  好 –顏色或光澤有明顯變化，但是不重大影響功能和表面使用壽命顏色或光澤有明顯變化，但是不重大影響功能和表面使用壽命

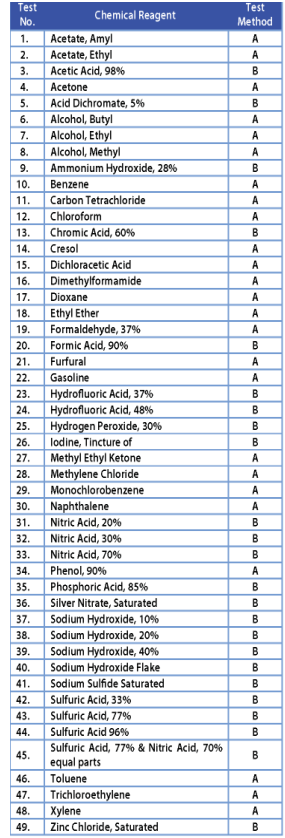

3 –  較差 – 出現變色和腐蝕，可能導致功能影響出現變色和腐蝕，可能導致功能影響.不同廠商的實驗結果由于化學物質組合和實驗程序不同而變化，實驗室臺面應不低于 3 級。49 種物質測試應由第三方按照 SEFA 3 標準測試。

用戶應考慮使用造成工作面或水槽磨損，刮痕的可能性。參考指導 ASTM C501, NEMA LD3-3.13-2000 and NEMA LD3.7-.

雖然對于實驗室清潔的常規維護時間表一直是推薦的，但是對于那些和病原體和放射性同位素的實驗室，可能要求選用非多孔材料和光滑的表面。參考指導 ASTM D4488, ASTM G122 and NEMA LD3- 3.4-2000

用戶應考慮工作面和水槽初期到長期使用的外觀的重要性。清理也是保持外觀的關鍵。也應考慮顏色是否重要，并咨詢廠商顏色的可用性。有時性能特性受顏色的影響，因此用戶在選擇顏色時應尋求廠商的意見。參考ASTM F1037.

用戶應確定工作臺和水槽所遇到的溫度范圍，以及在溫度范圍內曝光的時間。另外，如果溫度快速變化，如水槽中的干冰，應考慮熱沖擊，可能導致臺面起水泡，裂縫和破損。咨詢生產商關于臺面熱和變形的信息。參考ASTM D648, ASTM

C484 and Thermal Coefficient of Expansion ASTM D696.

用戶應確認是否會遇到火，或是否有用所需代碼。參考 ASTM E84, D3713, D5048, D3801,D635, UL 723 and NFPA 225.

用戶應考慮影響臺面和水槽的抗沖擊強度，參考ASTM D256, D4508, D5420, D628, E1321and Rockwell M hardness ASTM D785.

用戶需考慮臺面和水槽能承擔的最大力度。臺面和水槽的支撐力度也應包含在評估中。

參考:

Compressive Strength ASTM D695 (the measure of resistance to a crushing force), Flexural Strength ASTM D790 (resistance to bending stresses), Tensile Strength ASTM D638 (amount of pull required to break a sample of material).

用戶需考慮臺面和水槽的抗菌性，需要消毒

參考ASTM E1428, ASTM G-22 ANSI Z124.6,and NSF51.

用戶需考慮水分對臺面和水槽的影響。

參考 ASTM D570.

( 安裝前)顏色，紋理，表面處理，邊緣細節和滴水槽：見個別廠商的詳細說明。建議在在指定使用任何材料之前樣品應獲得批準。

3.2.1 建議實驗室的水槽都使用直徑為1-1/2’’的排水口排水管件應符合ANSI 124.6 4.1.1連接測試。

3.2. 2 實驗室水槽應配備不少于1度的盆地，以允許適當的排水。

3.2. 3 水槽可以承載的重力為1/2倍最大體積水的重量。一加侖的水是 231 立方英寸，即8.3 磅。

3.2.4 水槽要防止外溢

3.2.5 水槽的支撐和安裝按廠商說明.

3.2.6 ADA 要求.

參考 SEFA 2

多條固體邊緣的硬木粘在一起，完成透明的合成。

環氧樹脂臺面和水槽是由環氧樹脂和硅復合材料制作的材料固話和制作是在高溫下進行，材料是均勻的，在整個過程中沒有吸水性。

整體纖維板通過壓濾過程形成。材料是蒸汽在高壓爐中固化，加速水泥的固化周期

高壓塑料層壓材料的頂部是由三聚氰胺浸漬的表面紙壓在酚醛浸漬牛皮紙層中，背面打磨粘合到合適的襯底上。

浸漬天然砂石頂是由石頭接縫和浸漬，表層涂高溫聚合脂和硬石結合的樹脂。

從簡單的烯烴衍生的熱塑性聚合物的一種類型。聚乙烯和聚丙烯主要使用于實驗室。

實芯酚醛復合材料的頂部是一個有機纖維增強酚醛樹脂壓縮形成，并可能包含一個或多個整體固化的多孔表面。

實芯表面的臺面和水槽是由天然礦物，聚丙烯，環氧樹脂不加纖維和顏料的復合物產生。由此產生的產品是同質的，可再生的和非多孔的。

不銹鋼臺面和水槽通常是由14至18號304或316系列不銹鋼制造。表面是由不銹鋼完全接縫焊接填料形成，表面光滑

木質纖維和熱定型復合材料的臺面由加工過的木質纖維基材制成的，周圍有一層增強的熱定型樹脂和耐酸性外涂層。

不允許當作工作臺和腳手架使用。在安裝后供應商對于臺面和水槽損害是不負責的。

定期的清潔和維護是最有效的手段，以延長實驗室臺面和水槽的壽命。所以要咨詢供應商清潔的辦法。

不允許試劑物和臺面，水槽有較長時間的接觸。立即清理泄漏物。

最終用戶應向供應商咨詢建議。

避免將臺面和水槽暴露在極端的溫度和極具變化的環境中。可接受的熱和冷的溫度請參考廠商的標準。

ANSI- American National Standards Institute

1819 L Street, NW

Washington, DC

20036 www.ansi.org

ASTM-American Society for Testing & Materials

100 Barr Harbor Drive

West Conshohocken, PA

19428-2959 www.astm.org

NEMA- National Electrical Manufacturers Assoc.

1300 North 17th Street, Suite 1752

Rosslyn, VA

22209

www.nema.org

NFPA-NationalFireProtection Association

1 Batterymarch Park

Quincy, MA 02169-

7471 www.nfpa.org

U.L.UnderwritersLaboratories

333PfingstenRoad

Northbrook,IL60062-

2096www.ul.com

NSF- NSF

769 N. Dixboro Road

Ann Arbor, MI 48105-

9723 www.nsf.org
