中國科學院地質與地球物理研究所公共技術中心前身是1999年成立的“中國科學院地質與地球物理研究所公共支撐系統”，在中國科學院的大力支持下，經過20多年的發展，我所公共技術中心已發展為我國地球與行星科學領域具有國際先進水平的綜合性技術支撐服務平臺。為進一步促進交流合作和大型儀器開放共享，科技平臺處策劃了原創技術方法專題，詳細介紹各儀器平臺研發的技術方法。



本期介紹電子顯微鏡實驗室的原創技術方法。











01

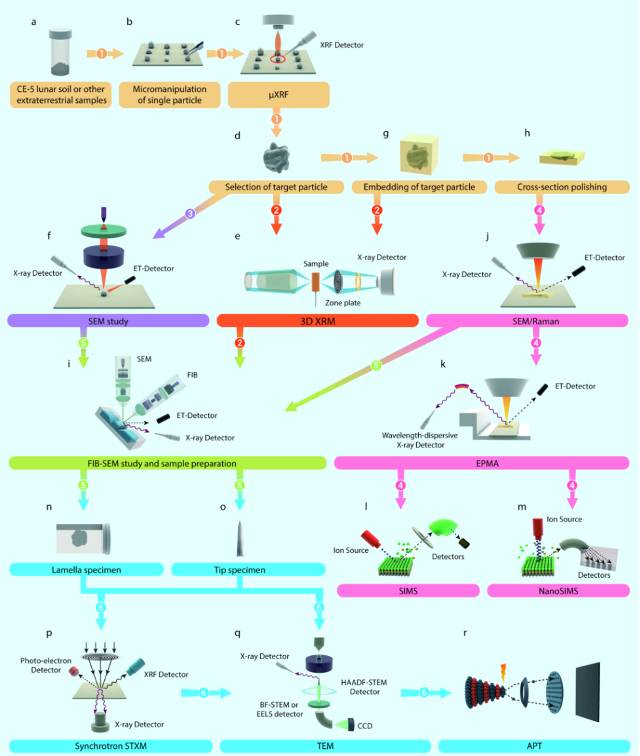

嫦娥五號月壤樣品



單顆粒分析工作流程圖







步驟-1：顯微制樣后，用µXRF快速挑選目標顆粒，按需制樣。



步驟-2：3D-XRM/FIB-SEM聯合分析，獲得三維形貌、結構和成分信息。



步驟-3：SEM綜合分析，獲得表面形貌、結構和化學成分信息。



步驟-4：綜合微區分析，獲得形貌、結構、礦物相、化學成分等信息。



步驟-5：FIB-SEM三維重構分析及精準微切割，制備微納米尺寸的“薄片”或“針尖”樣品。



步驟-6：綜合利用STXM、TEM和APT技術，對“薄片”或“針尖”樣品開展形貌、結構、礦物相、化學成分、元素價態、元素同位素和微磁學等綜合分析。







step-①→step-②→step-④：

含Zr礦物高精度定年與其它類型目標礦物微納尺寸同位素分析



step-①→step-③→step-⑤→step-⑥：

太空風化研究



step-①→step-④/②→step-⑤→step-⑥：

目標顆粒內部結構、成分（化學價態和同位素）和物性（微磁性）多尺度多參數綜合研究（從微米到原子尺度）







“先無損，后微損”



“先單顆粒，后微納米尺度，最后原子水平”



“先側重表面，后開展內部結構”





代表性成果：



Li et al., Atomic Spectroscopy, 2021, 42(1):1-11.



Li et al., Geoscience Frontiers, 2022, 13(3): 101367.











02

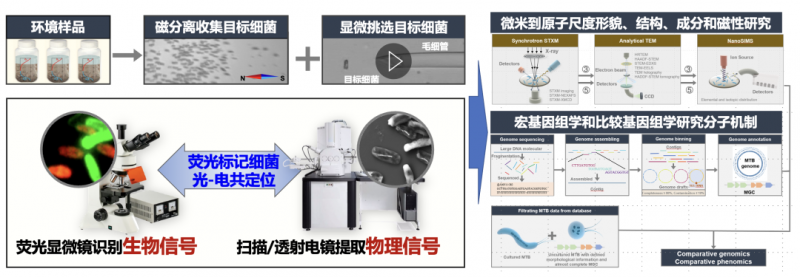

熒光-電鏡聯用新技術



及未培養趨磁細菌綜合研究策略



未培養趨磁細菌單細胞水平鑒定及多尺度多參數多模態綜合研究





代表性成果：



Li et al. Applied and Environmental Microbiology, 2017, 83(12), doi: 10.1128/AEM.00409-17.



Li et al., Environmental Microbiology, 2022, doi: 10.1111/1462-2920.16109.



Liu et al., National Science Review, 2023, 10(1): nwac238.











03



磁性礦物量化識別新體系



‘宏觀磁學測量+多尺度微觀顯微觀測’識別體系，為磁性礦物種類鑒定和量化識別奠定基礎





代表性成果：



Li JH et al., 2020 JGR-SE, 2020 FES;



Liu et al., 2023 JGR-SE
